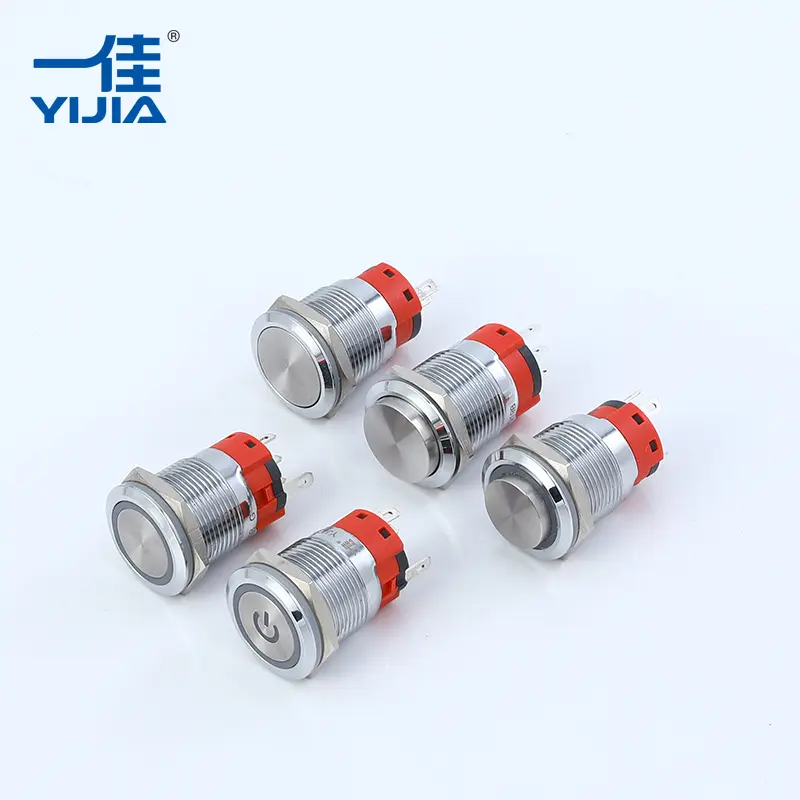

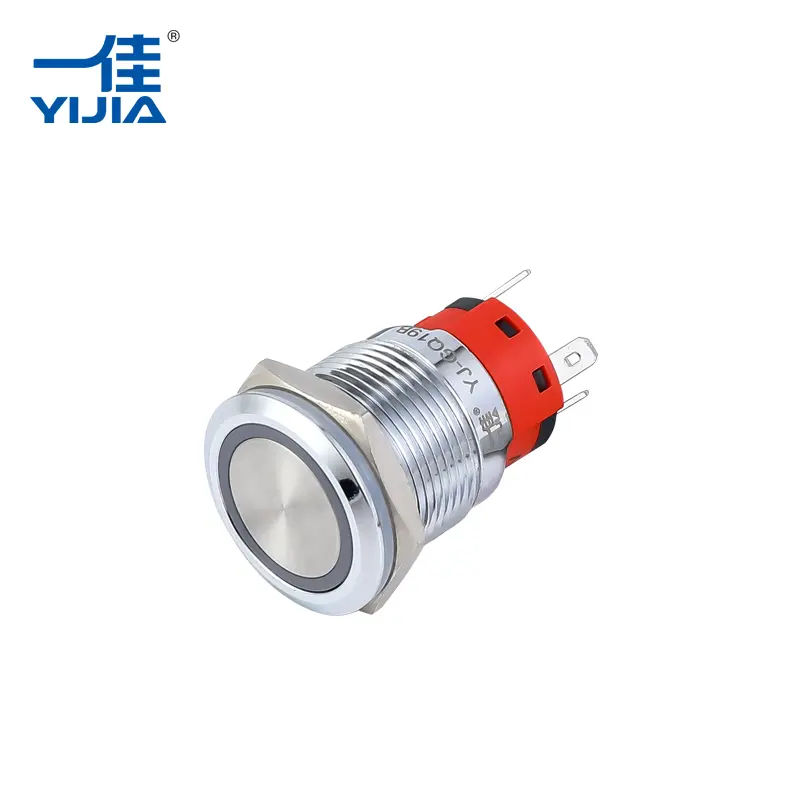

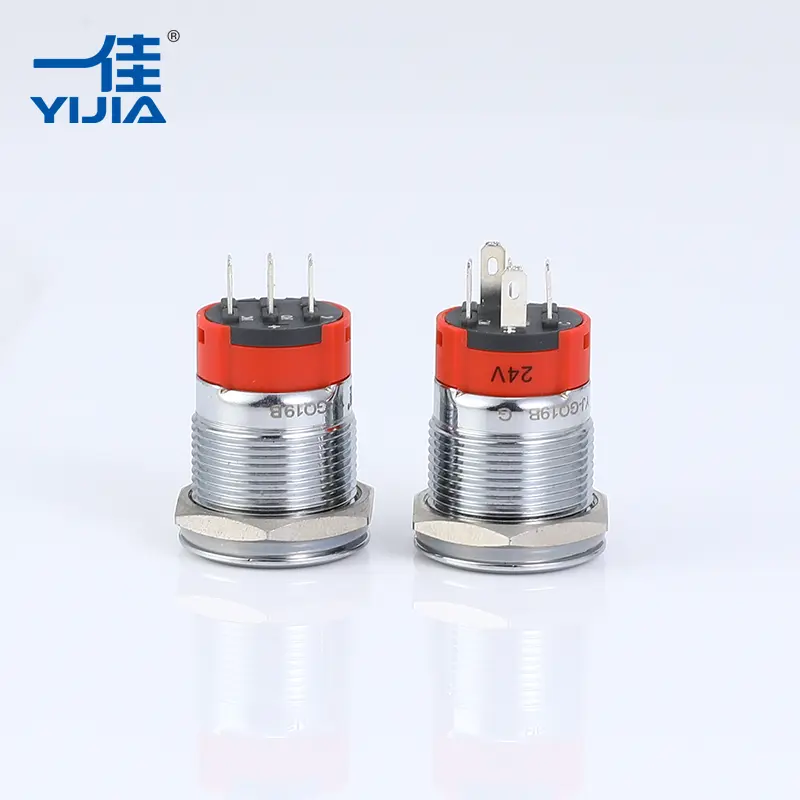

Osvetljeno stikalo s tipkami

Osvetljeno stikalo s tipkamiYijiavključuje ročni nadzor z vizualno signalizacijo. Te enote imajo visoko svetlobno LED, ki jo napajajo čipi velike velikosti, kar poveča odpornost na prenapetost in podaljša življenjsko dobo delovanja. Vgrajeni upor za zmanjšanje napetosti odpravlja potrebo po dodatnih komponentah, kar poenostavlja načrtovanje vašega vezja in zmanjšuje skupne stroške sestavljanja. Izdelana iz materialov, kot so kontakti iz nerjavečega jekla in srebrove zlitine, ta stikala zagotavljajo nizek kontaktni upor in visoko električno prevodnost.

Ključne značilnosti

• LED visoke svetlosti: čipi LED z dolgo življenjsko dobo zagotavljajo jasen prikaz stanja tudi v okoljih z visoko svetlobo okolja.
• Zanesljiv kontaktni sistem: kontakti iz srebrne zlitine zmanjšajo odpornost na $\le 50m\Omega$, kar zagotavlja stabilen prenos signala za aplikacije z visokim in nizkim tokom.
• Robustna konstrukcija: Izbira med kromirano medenino ali ohišjem iz nerjavečega jekla zagotavlja odlično odpornost proti koroziji in fizičnim udarcem.

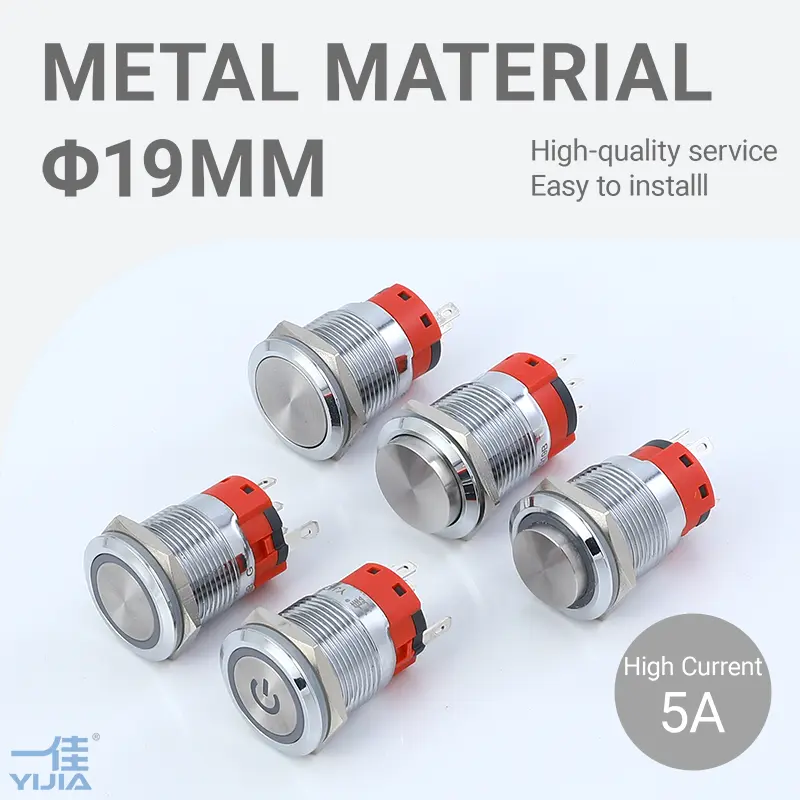

• Različne možnosti namestitve: na voljo v več standardnih premerih, vključno s 16 mm, 19 mm, 22 mm in 25 mm, da ustrezajo različnim zahtevam plošče.
• Vrhunska zaščita: IP65 ocenjena za odpornost proti prahu in vodi, primerna za zahtevne industrijske nastavitve.

Tehnične specifikacije

Velikost montažne luknje: 16 mm / 19 mm / 22 mm / 25 mm

Material ohišja: nerjaveče jeklo / kromirana medenina / inženirska plastika

Konfiguracija kontakta: 1NO1NC / 2NO2NC / 1NO / 1NC

Način delovanja: trenutno (samo ponastavitev) ali zaklepanje (samozaklepanje)

Tokovna zmogljivost: Podpora za visok tok do 15 A ali 18 A

Napetost LED: Razpon od 3V do 220V (združljiv z AC/DC)

Mehanska življenjska doba: testirano za 500.000 ciklov

Električna življenjska doba: Ocenjeno za 100.000 ciklov

Moč izdelave

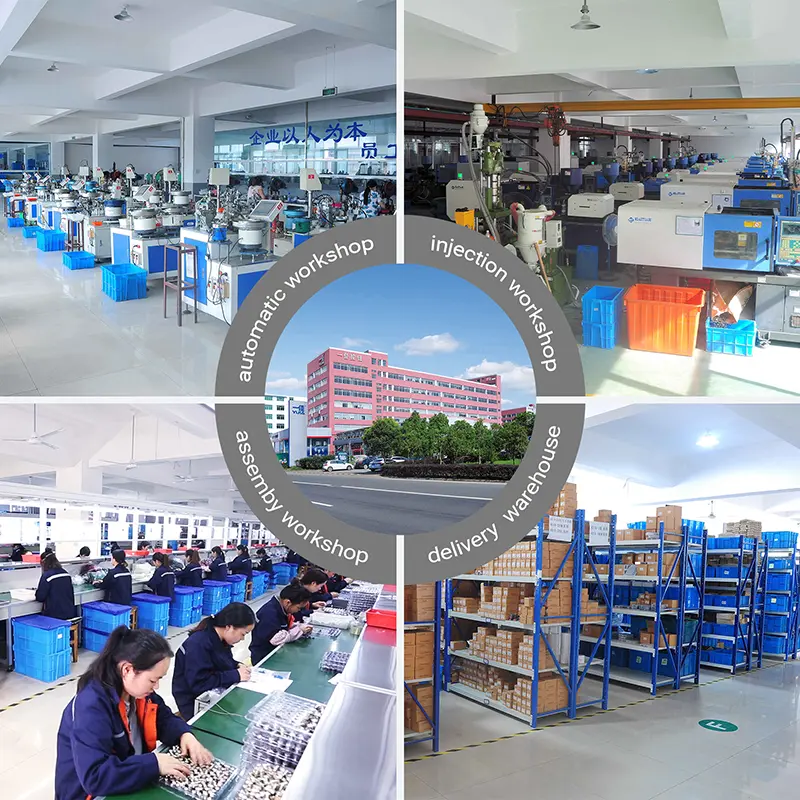

Yijia Industrial Electrical Co., Ltd. deluje z napredno proizvodno opremo in sodobnim sistemom upravljanja. Naš proizvodni proces je strogo urejen z mednarodnim sistemom vodenja kakovosti ISO9001, da zagotovimo, da vsako osvetljeno stikalo izpolnjuje profesionalne standarde.

• Certificirana kakovost: naša linija izdelkov je prejela mednarodne certifikate CCC, CE in RoHS.
• Globalni doseg: Skozi leta mednarodnih tržnih raziskav močnostne elektronike oblikujemo izdelke, ki izpolnjujejo tako uvožene kot neodvisne zahteve trga raziskav in razvoja.

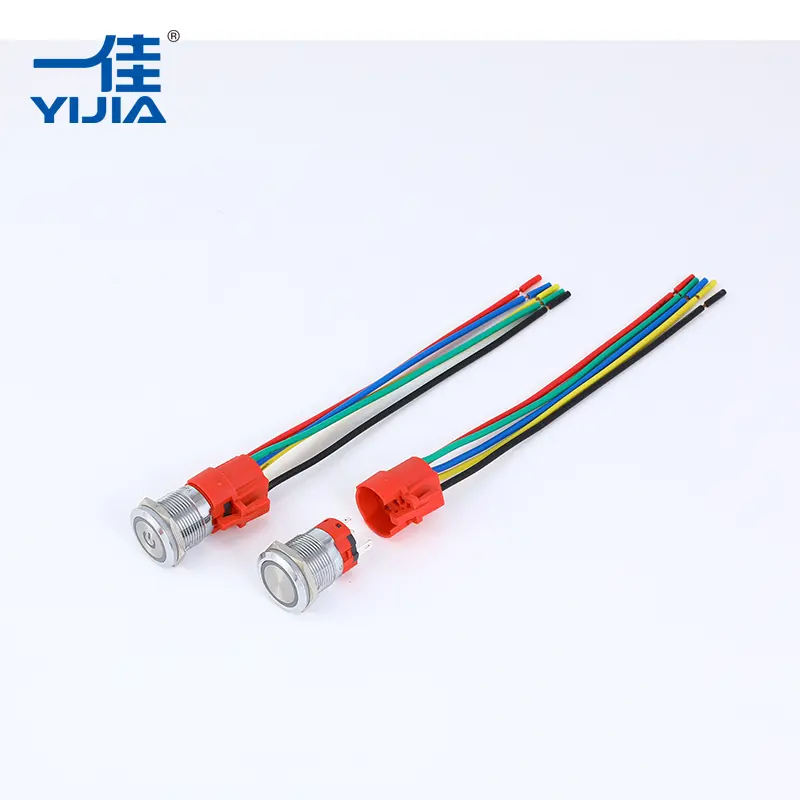

• Zmogljivost OEM/ODM: nudimo prilagojeno jedkanje simbolov, posebne priključke za žične vtičnice in prilagojene materiale za ohišje, ki podpirajo vaše posebne blagovne znamke ali tehnične potrebe.

Industrijske aplikacije

Osvetljeno stikalo s tipkami se zaradi svoje vsestranskosti in robustne zasnove široko uporablja v različnih sektorjih:

Nadzorni sistemi: Idealni za konzole, krmilne omare in razdelilne omarice.

Mehansko delovanje: Pogosto se uporablja v CNC strojih in avtomatiziranih proizvodnih linijah.

Instrumenti: Zanesljivo delovanje v testni opremi in medicinskih instrumentnih ploščah.

Vodnik za izbiro naročil

Da zagotovite, da boste prejeli najprimernejše osvetljeno stikalo za vašo aplikacijo, prosimo, da ob pošiljanju povpraševanja potrdite naslednje tehnične zahteve:

1. Namestitvene mere: (npr. 16 mm, 22 mm)
2. Zahteve za tok obremenitve: (npr. 7 A, 15 A)

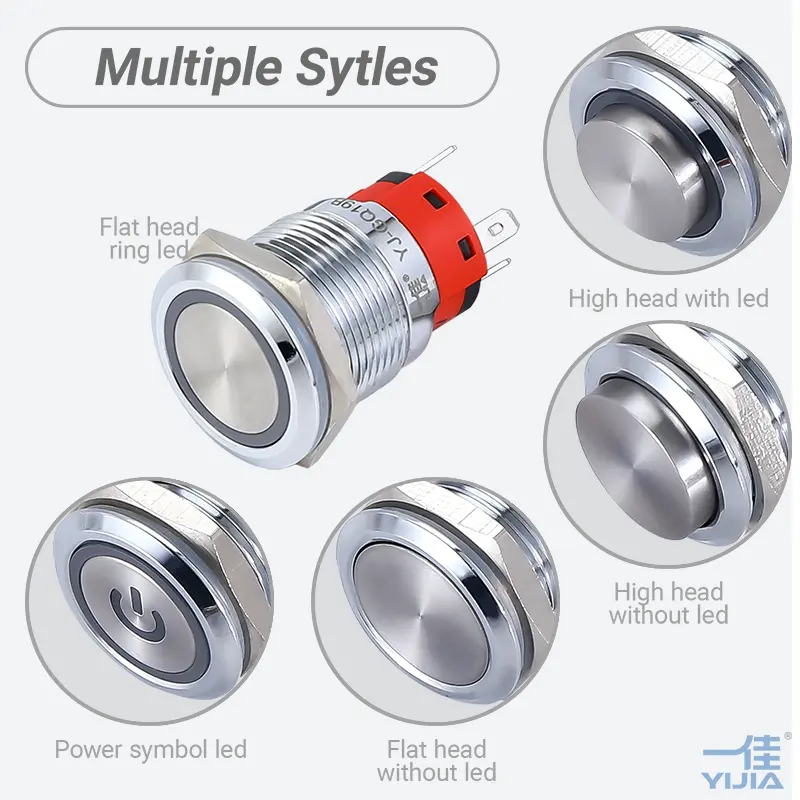

3. Slog glave: (ravna glava, visoka glava ali po meri s simboli)
4. Način delovanja: (trenutno ali z zaklepom)

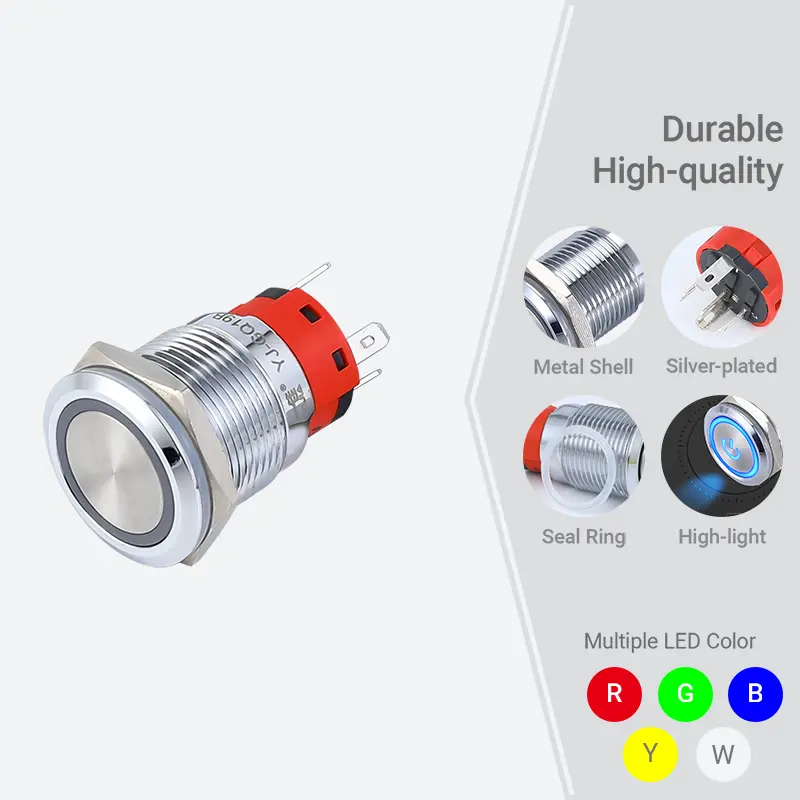

5. Parametri LED: zahtevana napetost in barva (rdeča, zelena, modra, rumena, bela)
6. Material ohišja: (nerjavno jeklo ali krom, prevlečen z medenino)

pogosta vprašanja

Ali LED potrebuje zunanji upor?

Ne, osvetljeno stikalo Yijia vključuje vgrajen upor za zmanjšanje napetosti. Preprosto morate priključiti ustrezno napetost na nožice LED.

Ali so ta stikala primerna za uporabo na prostem?

Da, s stopnjo zaščite IP65 so ta stikala zaščitena pred prahom in brizgami vode, zaradi česar so zanesljiva za večino zunanjih nadzornih plošč.

Kakšna je prednost kontaktov iz srebrove zlitine?

Srebrna zlitina zagotavlja vrhunsko električno prevodnost in odpornost proti oksidaciji v primerjavi s standardnim bakrom, kar zagotavlja daljšo električno življenjsko dobo in stabilnejšo preklopno zmogljivost.

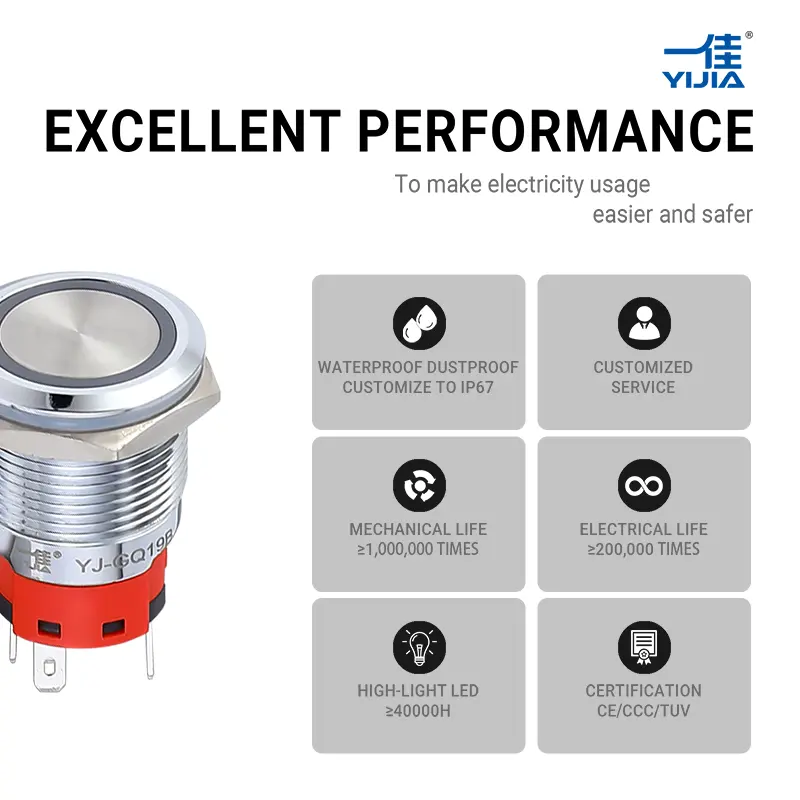

Značilnosti in prednosti

● 16 mm/19 mm/22 mm/25 mm velikost lukenj za več montaž

● Kromirano ohišje iz medenine/nerjavečega jekla

● 18A/15A zmogljivost visokega toka

● Struktura kontakta 1NO/1NC/1NO1NC/2NO

● Visokokakovostni kontakt iz srebrne zlitine

● Nižji kontaktni upor≤50mΩ

● 500.000 ciklov dolga mehanska življenjska doba

● 100.000 ciklov dolga električna življenjska doba

● 50.000 ur življenjske dobe LED z visoko svetilnostjo

● Stopnja zaščite IP65

● CCC,TUV,CE

● RoHS, doseg (po meri)

● Najboljša cena in visoka zmogljivost

● Profesionalne potrebščine za visokotokovno stikalo

● Podpora za OEM/ODM

Kako izbrati ustrezno vrsto kovinskega gumba

Odgovorite na naslednje vprašanje in nam ga pošljite, izbrali bomo ustrezno vrsto za vas.

Vprašanje in primer

① mere gumba za namestitev: 16 mm.

② obremenitveni tok, ki ga morate nadzorovati: 7A.

③ vrsta glave: ploščata glava brez luči.

④ izberite kontaktno strukturo: 1NO/1NC/1NO1NC/2NO.

⑤ Način delovanja: trenutni ali zaskočni.

⑥ Volt in barva LED (če je potrebna LED): DC 24 V ZELENA.

⑦ izberite material ohišja: nerjavno jeklo ali krom, prevlečen z medenino.

⑧ posebna zahteva: nepremočljiva, simbol po meri, potrebna je vtičnica ...
